मजल्याच्या काँक्रीटला आधार देणारी दाबलेली स्टील प्लेट फ्लोर डेक म्हणून ओळखली जाते. स्टील बार ट्रस डेक मुख्य स्टीलच्या संरचनेच्या वेगवान बांधकामाच्या आवश्यकतांशी जुळवून घेत आहे आणि अल्पावधीत टणक कार्य व्यासपीठ प्रदान करते. स्टील-बार ट्रस डेक ही बांधकाम अभियंत्यांनी विकसित केलेल्या मजल्यावरील डेकची एक नवीन पिढी आहे.
स्टील-बार ट्रस डेक ही बांधकाम अभियंत्यांनी विकसित केलेल्या मजल्यावरील डेकची एक नवीन पिढी आहे. मजल्यावरील डेकमधील स्टील बारवर मजल्यावरील डेकची उंची आणि बेअरिंग क्षमता पुनर्स्थित करण्यासाठी कारखान्यात अर्ध-स्वयंचलित शीट मेटल वेल्डिंग उपकरणे वापरून स्टील बार ट्रसमध्ये प्रक्रिया केली जाते.
ही प्रणाली कंक्रीट फ्लोर स्लॅबमधील स्टील बार बांधकाम टेम्पलेटसह समाकलित करते. बांधकाम प्रक्रियेदरम्यान, स्टील-बार्स ट्रस डेक मजल्यावरील स्लॅब आणि बांधकाम लोडवरील ओल्या काँक्रीटचे वजन सहन करू शकतात. वापर कालावधी दरम्यान, स्टीलच्या ट्रसच्या वरच्या आणि खालच्या जीवा स्टील बार संपूर्णपणे कॉंक्रिटसह वापर लोडचा प्रतिकार करण्यासाठी एकत्र काम करतात.
स्टील-बार ट्रस डेक स्टील ट्रस आणि तळाशी पत्रक प्रतिरोधक स्पॉट वेल्डिंगद्वारे जोडून तयार केले जाते. स्टील-बार ट्रस स्टील बारपासून बनलेले आहे, जे भिन्न स्थितीनुसार वरच्या जीवा, खालच्या जीवा आणि वेब बार म्हणून वापरले जाते. तळाशी पत्रक गॅल्वनाइज्ड स्टील प्लेट किंवा कोल्ड-रोल्ड स्टील प्लेटचे बनविले जाऊ शकते.

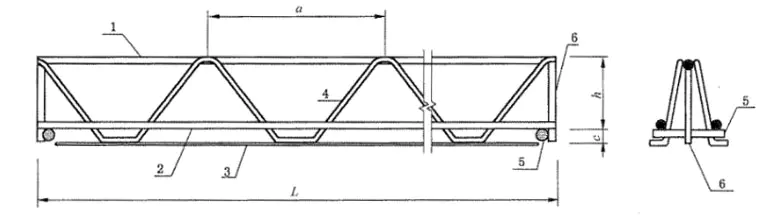

उंची

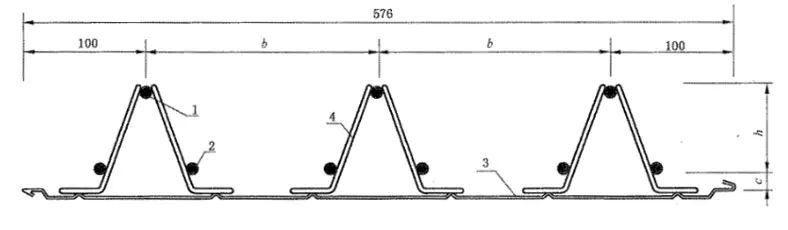

विभागीय दृश्य
1 、 वरची जीवा ； 2 、 खालची जीवा ；
3 、 तळाशी पत्रक ； 4 、 वेब बार ；
5 、 समर्थनाची क्षैतिज मजबुतीकरण ； 6 、 अनुलंब समर्थन बार.
L steet स्टील ट्रस फ्लोर स्लॅबची लांबी, ≤12000 मिमी ；
एच -स्टील ट्रसची उंची, 70 ~ 170 मिमी
एक Steel स्टील ट्रस विभागांमधील अंतर, 200 मिमी;
बी -स्टील बार ट्रस्स दरम्यान अंतर, 188 मिमी;
सी concrete कंक्रीट कव्हरची जाडी, 15 मिमी;

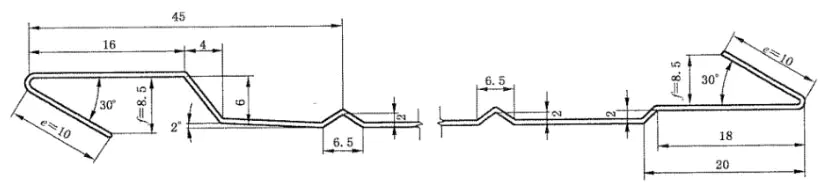

तळाशी पत्रकाचे आकृती
स्टील-बार ट्रस डेक घालण्यापूर्वी, रेखांकनावर दर्शविलेल्या प्रारंभिक स्थितीनुसार संदर्भ रेखा सेट केली जावी. प्रथम बोर्ड संदर्भ लाइनसह संरेखित असावा आणि इतर बोर्ड अनुक्रमात स्थापित केले आहेत. बोर्डांचे कनेक्शन एक फास्टनिंग पद्धत स्वीकारते आणि कंक्रीट ओतताना कोणतीही गळती होणार नाही हे सुनिश्चित करण्यासाठी बोर्डांमधील हुक कनेक्शन घट्ट असले पाहिजे.
