ग्रीड छप्पर

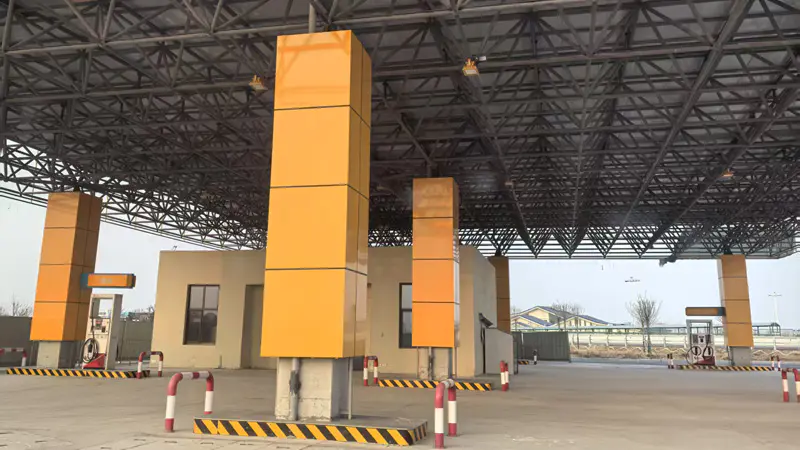

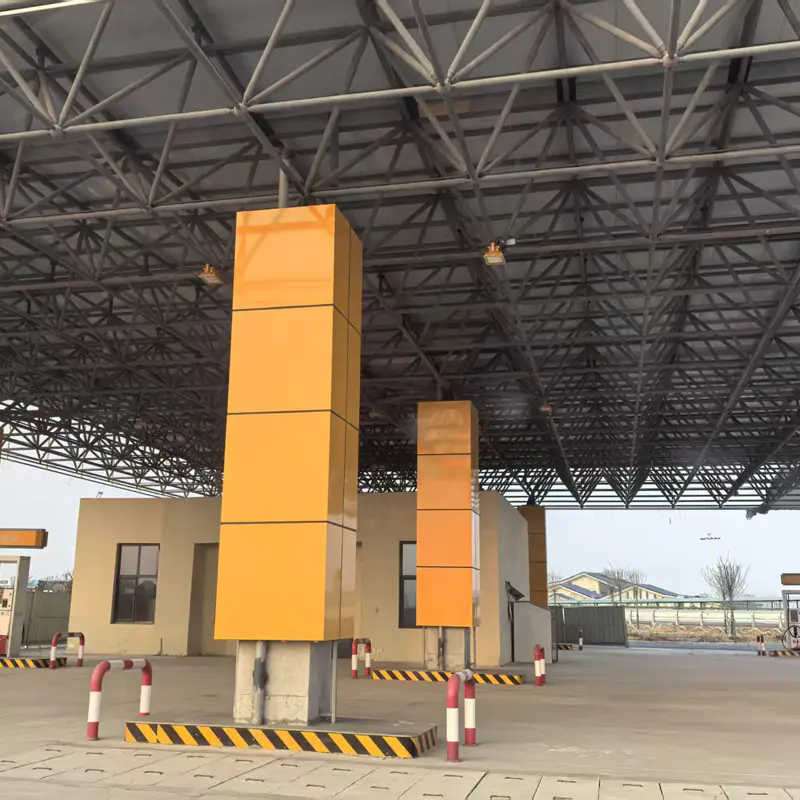

ग्रीड छप्पर ही एक हलकी छप्परांची रचना आहे जी स्टील आणि अ‍ॅल्युमिनियम सारख्या धातूच्या साहित्याने बनलेली आहे, जी वेल्डिंग किंवा बोल्टद्वारे ग्रिड स्ट्रक्चर तयार करण्यासाठी जोडलेली आहे आणि नंतर छप्पर तयार करण्यासाठी प्रोफाइल केलेले कलर स्टील शीट्स किंवा सँडविच पॅनेल सारख्या पॅनेलने झाकलेले आहे. यात हलके वजन, सौंदर्य आणि टिकाऊपणाची वैशिष्ट्ये आहेत आणि कारखाने, क्रीडा स्थळे, प्रदर्शन हॉल, कॉन्फरन्स सेंटर, कमर्शियल स्ट्रीट्स आणि इतर इमारतींमध्ये मोठ्या प्रमाणात वापरली जाते.

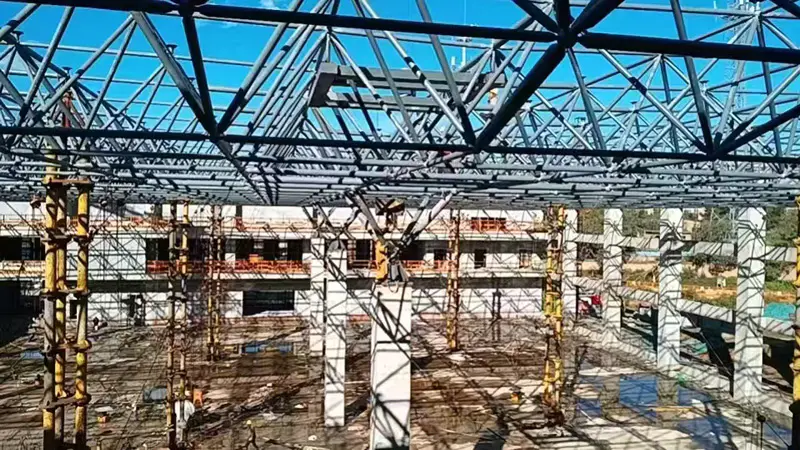

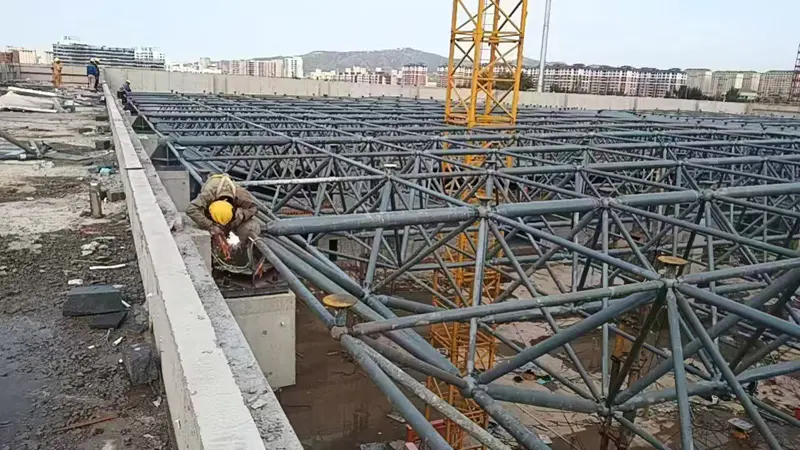

स्टील स्ट्रक्चर ग्रीड छप्पर ही एक स्थानिक रचना आहे जी एका विशिष्ट ग्रीड स्वरूपात नोड्सद्वारे जोडलेल्या एकाधिक सदस्यांची बनलेली आहे. ग्रीडला "युनिट" म्हणून पाहिले जाऊ शकते ज्यास नोड्स कनेक्ट करणे आवश्यक आहे आणि हे नोड क्रॉस प्लेट संयुक्त, वेल्डेड पोकळ बॉल जॉइंट आणि बोल्ट बॉल संयुक्त असू शकते. रॉड आणि नोड प्लेटमधील कनेक्शन वेल्डिंग किंवा उच्च-शक्ती बोल्टद्वारे बनविले जाते. नोड्ससाठी वापरल्या जाणार्‍या स्टीलची मात्रा सामान्यत: संपूर्ण स्टील ट्रस संरचनेसाठी वापरल्या जाणार्‍या एकूण स्टीलच्या 15-20% असते.

ग्रीड छतावरील संरचनेसाठी साहित्य खालील आवश्यकता म्हणून निवडले जावे:

1. मुख्य तुळई, दुय्यम बीम, आर्किटेक्चर आणि इतर मोठ्या सदस्यांनी आयताकृती स्टील पाईप्स किंवा आय-बीम वापरावे;

2. वैशिष्ट्यांचे पालन करणारे ग्रिड नोड्स आणि नोड मजबुतीकरण स्वीकारले जाऊ शकतात

3. बाह्य पृष्ठभागावरील आच्छादन सामग्री स्टेनलेस स्टील प्लेट किंवा अ‍ॅल्युमिनियम अ‍ॅलोय प्लेट सारख्या निवडली जाऊ शकते.

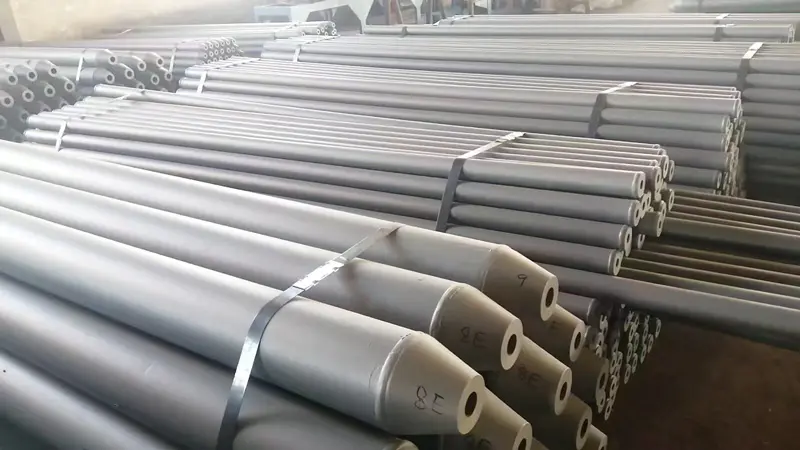

Q235 किंवा Q345 सामान्यत: ग्रीड छप्परांच्या संरचनेसाठी साहित्य म्हणून वापरले जातात आणि स्टील पाईप्स किंवा विभाग सामान्यत: सदस्या क्रॉस-सेक्शनसाठी वापरले जातात. मोठ्या आकाराच्या इमारती तयार करण्यासाठी लहान आकाराचे सदस्य क्रॉस-सेक्शन वापरले जातात.

ग्रीड छतावरील लोड आणि संबंधित नियमांचा विचार करता, सदस्यांच्या आकाराची गणना करण्यासाठी संबंधित सॉफ्टवेअर, ग्रीड आकार, नोड्सची संख्या आणि कालावधीची गणना करण्यासाठी, स्ट्रक्चरल सदस्यांची शक्ती आणि स्थिरता सुनिश्चित करण्यासाठी आणि सदस्यांच्या विभागाला अनुकूलित करण्यासाठी.
